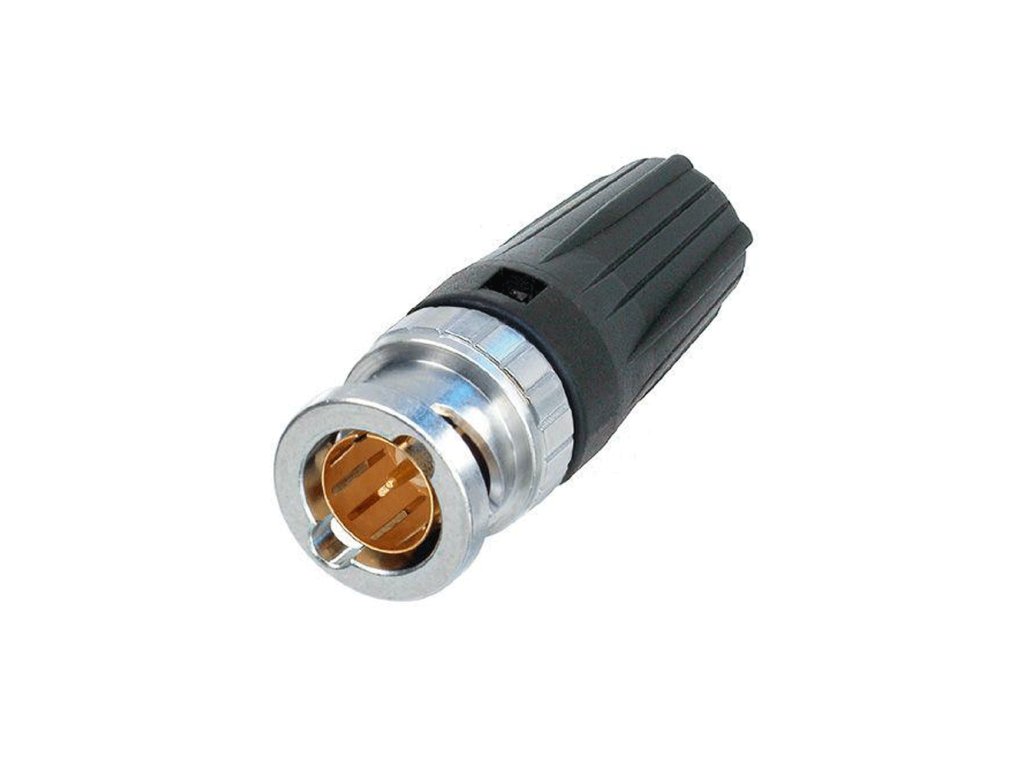

Neutrik NBNC75BFG7 zadní TWIST UHD 12G-SDI BNC konektor
Kód: AVY-NBNC75BFG7Detailní popis produktu
Neutrik NBNC75BFG7 "zadní TWIST" HD BNC konektor
Vhodný kabel:
Canare L-2.5CHWS
Zadní TWIST HD BNC kabelový konektor nabízí skutečný 75Ω design a je dokonale vhodný pro HD aplikace.
Patentovaná zadní TWIST bota zaručuje snadný přístup i při aplikacích s vysokou hustotou a nabízí barevné kódování.
Vhodný kabel:
Argosy Image 360, Belden 1855ENH, Bryant BD SD01, CAE HD0628LSZH, Canford SDV, Canford SDV-LFH, Canford SDV-X-LFH, Cordial CVI 06-28, Cordial CVI 06-28HD, Cordial CVI-0 0,6/2,8 AF, Draka 0,6 L/2,8 AF, Extron BNC-5RC, Fuzion SD-1, Klotz V06/28, Klotz VMXx75Y, Kabeltronik HFV 0,6/2,8 AF-FRNC, Kabeltronik MVP 5x 0,2 Percon VK5, Quadtronics CABPGHD70MW-500, Sommer 600-0101M, Sommer 600-0104M, Tesca Supra
Velikost krimpování:
Pin: 1,6 mm (čtverec)
Štít: 5,00 mm (hex)
Vlastnosti a výhody
- „princip zadního TWIST“ zamykání/odemykání pomocí snadno dostupné boty soft touch (patent DE 100 48507)
- Ideální pro zapuštěné příčky, kde může být problémem přístup k „hlavě“ konektoru. Tyto konektory se otáčejí zezadu a ne zepředu.
- Pravda 75? design splňuje přísné požadavky HDTV / DVD
- Přední oblast: Zabraňuje naklonění v důsledku bočních sil, aby se chránily kontakty před deformací. Garantuje životnost min. 1000 párovacích cyklů!
- Přiléhavá středová vložka kolíku poskytuje hmatovou zpětnou vazbu
- Technologie krimpování štítu a pláště zabraňuje problémům s odkrytým uzemňovacím opletením na kabelových sestavách
- Vynikající ochrana a uchycení kabelu
- Přesné švýcarské opracované mosazné díly pro vynikající odolnost
- Příslušenství zahrnuje barevně označené kozačky v 10 standardních barvách, krimpovací nástroj a matrice
Technické informace:
Produkt
- Název: NBNC75BFG7
- Typ připojení: BNC 75 Ω
- Pohlaví: muž
- Kontaktní odpor:≤ 3 mΩ
- Kontaktní odpor:≤ 2 mΩ
- Dielektrická pevnost: 1,5 kVdc
- Impedance:75 Ω
- Izolační odpor:> 5 GΩ
- Jmenovité napětí: <50 V
- VSWR:
≤1,050 / >32 dB až do 1 GHz
≤1,065 / >30 dB až do 2 GHz
≤ 1 100 / > 26 dB až do 3 GHz
Mechanické
- O.D. kabelu:40,7 mm
- Uchycení kabelu: > 30 N (střed)
- Velikost krimpování:5,00 Hex slisování (štít)
- Velikost krimpování (špendlík): 1,6 krimpování
- Síla vkládání: < 25 N
- Životnost: > 1000 párovacích cyklů
- Uzamykací zařízení: Bayonett
- Kotvení kabelů: Krimpování bundy
Materiál
- Kontakty: Mosaz: (CuZn35Pb2), 0,2 µm AuCo (středový kontakt)
- Vložit: PP
- Shell: mosaz (CuZn39Pb3)
- Pokovování skořepiny:Antraloy
Environmentální
- Rozsah teplot: -30 °C až +85 °C
- Krimpování kontaktu: Vyhovuje IEC 60803 a IEC 60352-2
Doplňkové parametry
| Kategorie: | Konektory |
|---|---|
| EAN: | 7613187004865 |
